Pochopenie základu: Aké sú dva základné typy automobilových pružín?

The dva základné typy pružiny odpruženia automobilov sú vinuté pružiny a listové pružiny . Tieto dva komponenty predstavujú základnú technológiu používanú na podpalebou hmotnosti vozidla a pohlcovanie otrasov vozovky vo veľkej väčšine moderných a klasických automobilových dizajnov. Zatiaľ čo existujú iné systémy, ako sú vzduchové pružiny alebo torzné tyče, variácie vinutia a listu zostávajú priemyselnými štaardmi vďaka svojej spoľahlivosti, nákladovej efektívnosti a overenému výkonu počas desaťročí technického vývoja.

Úloha vinutých pružín v modernom automobilovom inžinierstve

Vinuté pružiny sú the most prevalent type of suspension spring found in modern passenger cars, providing a balance of compact design and excellent ride comfort. By utilizing a heavy-duty steel wire wound into a helical shape, these springs compress and expand to manage the vertical movement of the wheels.

Mechanický princíp špirálovej pružiny je založený na krútenie . Keď sa pružina stlačí, samotný drôt sa v skutočnosti krúti a ukladá energiu, ktorá sa potom uvoľní, aby zatlačila koleso späť k zemi. Tento dizajn umožňuje značné množstvo pohybu v relatívne malom vertikálnom priestore, vďaka čomu je ideálny pre nezávislé závesné systémy.

Výhody systémov vinutých pružín

Primárna výhoda vinuté pružiny je ich schopnosť ponúkať vysoko laditeľné jarná miera , ktorý priamo ovplyvňuje jazdné vlastnosti vozidla. Inžinieri môžu meniť hrúbku drôtu, priemer cievky a počet otáčok, aby vytvorili mäkkú, pohodlnú jazdu alebo tuhý, športový výkon.

• Vysoký stupeň flexibility v geometria zavesenia dizajn.
• Znížená hmotnosť v porovnaní s tradičnými ťažkými alternatívami.
• Kompatibilita s Vzpera MacPherson a multi-link suspension setups.
• Lineárne alebo progresívne kompresné pomery v závislosti od vzdialenosti cievok.

Trvalá užitočnosť listových pružín v ťažkých úžitkových vozidlách

Listové pružiny sú one of the oldest forms of vehicle suspension, consisting of several layers of flexible steel strips (leaves) stacked together to act as a single unit. This type of spring is primarily utilized in rear suspensions for pickup trucks, vans, and heavy-duty commercial vehicles because of its exceptional nosnosť .

Na rozdiel od vinutých pružín, listové pružiny slúžia na dvojaký účel: fungujú ako tlmiaci člen a konštrukčný článok. Pretože sú priskrutkované priamo k podvozku vozidla a náprave, pomáhajú lokalizovať nápravu bez potreby ďalších ovládacích ramien, čím zjednodušujú celkovú architektúru zavesenia pre robustné aplikácie.

Charakteristika dizajnu listovej pružiny

Moderné listové pružiny vo všeobecnosti prichádzajú v dvoch variantoch: viaclistové a jednolistové. Viackrídlové systémy používajú niekoľko vrstiev rôznych dĺžok, aby poskytli progresívny odpor – keď sa pridá väčšia hmotnosť, viac listov sa zapojí, aby podporili náklad.

• Vynikajúca distribúcia namáhanie podvozku cez širšiu oblasť rámu.
• Zjednodušená konštrukcia, ktorá znižuje počet pohyblivých častí v zostave zadnej nápravy.
• Vysoká odolnosť pri extrémnych hmotnostných podmienkach a v teréne.
• Jednoduchá oprava a výmena v nastaveniach komerčného vozového parku.

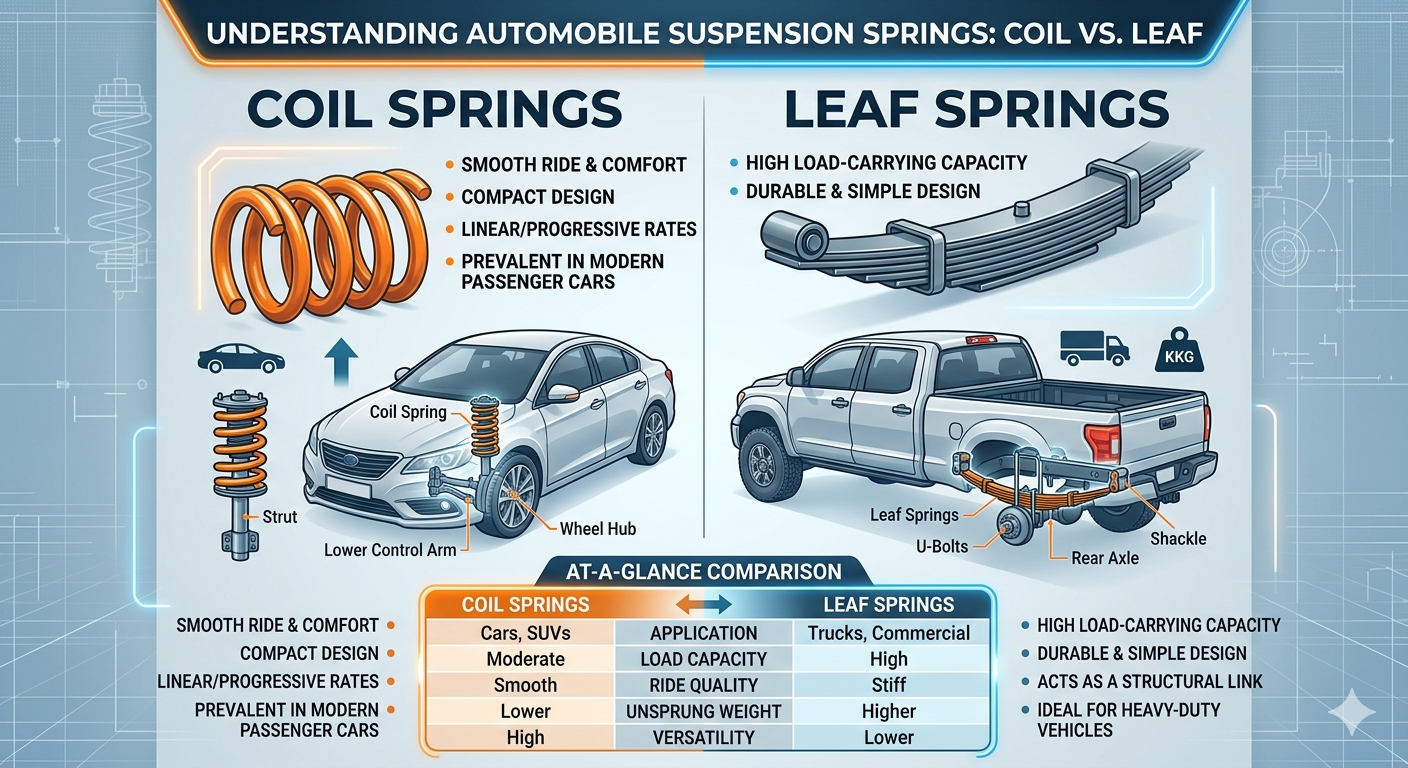

Porovnávacia analýza: Vinuté pružiny vs. listové pružiny

Výber medzi vinuté pružiny a listové pružiny závisí výlučne od účelu použitia vozidla a požadovanej rovnováhy medzi komfortom a užitočnosťou. Zatiaľ čo vinuté pružiny dominujú na trhu spotrebných automobilov pre svoju hladkú jazdu, listové pružiny zostávajú kráľom v priemyselnom a dopravnom sektore.

Tabuľka 1: Technické porovnanie dvoch základných typov automobilových pružín.

Faktory technického výkonu a veda o materiáloch

Účinnosť pružiny odpruženia automobilov má korene vo vede o materiáli, konkrétne vo využití vysokej pevnosti v ťahu chrómový kremík or chróm vanád oceľ. Tieto zliatiny sú zvolené pre ich vysoký elastický limit, ktorý zaisťuje, že sa pružina vráti do pôvodného tvaru aj po miliónoch cyklov stlačenia.

Napríklad v štandardnom osobnom vozidle, a vinutá pružina môže mať rýchlosť pružiny 300 libier/palec. To znamená, že na každých 300 libier aplikovanej sily sa pružina stlačí presne o jeden palec. Oproti tomu ťažkotonážny listová pružina balík na úžitkovom vozidle môže mať progresívnu rýchlosť, ktorá začína na 500 lbs/palec a zvyšuje sa na 1 200 lbs/palec, keď vozidlo dosiahne svoje maximálne užitočné zaťaženie. To zabraňuje tomu, aby sa pruženie pri veľkom namáhaní „spadlo na dno“.

Vplyv na neodpruženú hmotnosť

Jedným z kritických technických parametrov v dizajne zavesenia je neodpružená hmotnosť —hmotnosť zavesenia, kolies a iných komponentov, ktoré sú s nimi priamo spojené a nie sú podopreté pružinami. Vinuté pružiny podstatne menej prispievajú k neodpruženej hmotnosti ako listové pružiny. Nižšia neodpružená hmotnosť umožňuje pneumatikám presnejšie sledovať nedokonalosti vozovky, a preto takmer všetky vysokovýkonné pretekárske vozidlá využívajú sofistikované konfigurácie cievok cez tlmiče.

Údržba a príznaky zlyhania pružín

Udržiavanie dva základné typy automobile suspension springs je životne dôležitá pre bezpečnosť vozidla, pretože prasknutá pružina môže viesť k strate kontroly alebo poškodeniu pneumatiky. Zatiaľ čo pružiny sú navrhnuté tak, aby vydržali počas celej životnosti vozidla, environmentálne faktory, ako je posypová soľ a extrémna záťaž, môžu spôsobiť predčasné zlyhanie.

Pre vinuté pružiny , najbežnejším spôsobom poruchy je korózia vedúca k lomu pod napätím. Prasknutá cievka môže spôsobiť nerovnomerné sedenie vozidla alebo pri prejazde nerovností vytvárať hlasné „vŕzganie“. Pre listové pružiny , najčastejšími problémami sú „sagging“ (strata klenby) alebo lámanie jednotlivých listov v balíku.

• Vizuálna kontrola: Hľadajte praskliny, silnú hrdzu alebo naklonenie na jednu stranu.
• Test odrazu: Zatlačte na roh vozidla; ak sa odrazí viac ako dvakrát, môžu byť opotrebované tlmiče alebo pružiny.
• Opotrebenie pneumatík: Nerovnomerné vzory opotrebovania pneumatík často poukazujú na previsnutú pružinu, ktorá zmenila pneumatiku zarovnanie kolies .

Evolúcia a budúce trendy v jarnej technológii

Zatiaľ čo vinuté pružiny a listové pružiny zostávajú štandardy, automobilový priemysel zaznamenáva posun ku kompozitným materiálom. Niektoré moderné vozidlá nahradili tradičné oceľové listové pružiny plast vystužený vláknami (FRP) jednolistové vzory. Ponúkajú rovnakú pevnosť so 70% znížením hmotnosti, čím výrazne zlepšujú palivovú hospodárnosť a kvalitu jazdy.

Okrem toho nárast elektrických vozidiel (EV) kladie nové požiadavky závesné systémy . Pretože elektromobily nesú ťažké akumulátory, ich pružiny musia zvládať vyššie konštantné zaťaženie pri zachovaní tichej kabíny bez vibrácií. To viedlo k vývoju sofistikovaných vinutých pružín s "variabilným rozstupom", ktoré môžu zostať mäkké aj pri malých vlneniach, ale okamžite stuhnú počas prejazdu zákrutami alebo brzdenia.

Často kladené otázky (FAQ)

1. Ktorý typ pružiny je lepší pre jazdu v teréne?

Závisí to od cieľa. Vinuté pružiny vo všeobecnosti ponúkajú lepšiu „kĺbnosť“ (schopnosť kolies samostatne sa pohybovať cez veľké prekážky), pričom listové pružiny sú preferred for heavy-duty overlanding where carrying gear and fuel is the priority.

2. Môžem nahradiť listové pružiny vinutými pružinami?

Áno, ale vyžaduje si to úplné súprava na prestavbu odpruženia . Keďže listové pružiny tiež umiestňujú nápravu, prestavba na cievky si vyžaduje pridanie ovládacích ramien a vodiacej tyče na udržanie nápravy na mieste, čo je významný inžiniersky podnik.

3. Prečo niektoré vozidlá používajú oboje?

Používa veľa pickupov vinuté pružiny vpredu pre presné riadenie a pohodlie pri používaní listové pružiny v zadnej časti na manipuláciu s nákladom v korbe nákladného auta. Tento hybridný prístup využíva silné stránky oboch základných typov.

4. Ako dlho zvyčajne vydržia pružiny automobilového odpruženia?

V ideálnych podmienkach, závesné pružiny vydrží viac ako 150 000 míľ. V oblastiach s hustým snehom a posypovou soľou však môže byť potrebná ich výmena oveľa skôr z dôvodu únavy spôsobenej koróziou.

Záverečné myšlienky o možnostiach odpruženia

Porozumenie aké sú dva základné typy automobilových pružín je prvým krokom k oceneniu komplexného inžinierstva, ktoré udržuje naše vozidlá stabilné a bezpečné. Či už je to všestranné a pohodlné vinutá pružina alebo robustný a spoľahlivý listová pružina obe technológie naďalej zohrávajú kľúčovú úlohu v globálnej dopravnej infraštruktúre. Ako sa materiály a hmotnosti vozidiel vyvíjajú, tieto dva základné typy pravdepodobne zostanú základom automobilového odpruženia ešte mnoho rokov.
